您现在的位置：移动通信基站的防雷装置检测
点击数：12832019-07-17 15:18:05 来源: 徐州市防雷设施检测有限公司惠州分公司
新闻摘要:A,了解基站类别和方式。基站分为独立房通信基站和租用房通信基站。 B,了解防雷装置所处的环境，位置，建筑物运用性质，发生雷击事故的可能性及后果，确定各建筑物的防雷类别。
1,测前准备
A,了解基站类别和方式。基站分为独立房通信基站和租用房通信基站。惠州防雷检测
B,了解防雷装置所处的环境，位置，建筑物运用性质，发生雷击事故的可能性及后果，确定各建筑物的防雷类别。
2，检测内容
A,直击雷的防护；
B,馈线的接地保护；
C,机房内等电位联接；
D,接地引入线；
E,供电线路的防护；
F，天馈线路的防护；
G，信号线路的防护；
H，接地网。
3，检测方法
A,直击雷的防护措施。
1）当天线装置在建筑房顶时，查看天线是否在接闪杆保护范围内；若不再接闪杆保护范围内，应查看抱杆（或增高架，铁塔）上是否装置接闪杆，并且应有良好的接地；

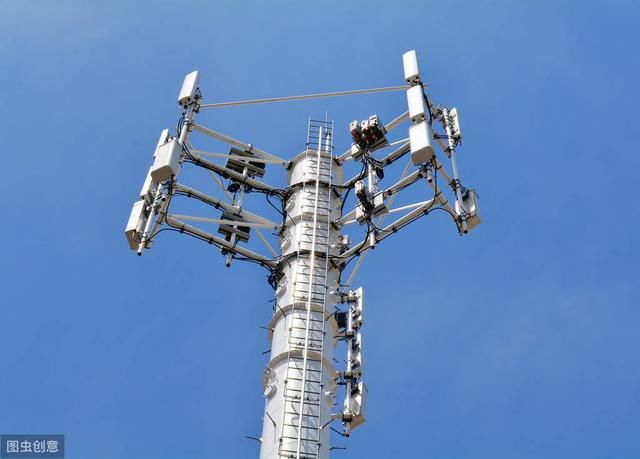

2）查看铁塔上接闪杆是否将机房和塔上通信设备置于保护范围内，可用塔身作接地导体。如连接不牢靠，应设专门引下线；
3）查看屋顶铁塔四角是否利用建筑物柱内钢筋作引下线，或与接闪带不少于两处焊接连通。如没有建筑物柱内钢筋，铁塔四角应专设引下线与接地装置焊接连通。
4）当基站建在办公楼或大型共用建筑物上，铁塔接地端多点连接，机房的接地可用建筑物钢筋，预留接地端引接。惠州防雷检测
B,馈线的接地保护。
1）查看铁塔上馈线在天线处，离塔处，机房入口处外侧是否就近接地；
2）查看当馈线长度大于60M时，是否在铁塔中部增加一个接地点，并且连接线为截面积不小于10MM2的多股铜线；
3）查看室外走线架是否始末两端均应接地；
4）查看铁塔建在机房上，馈线入口处是否设室外接线端子，是否直接与接地装置相连；
5）查看当馈线较长时，在机房入口处是否装置馈线防雷器，地线是否从室外接线端子接地；
6）查看装置小微波的基站是否将微波设备在室内，室外单元进行牢靠接地。射频电缆的金属护层是否在铁塔的上部，下部基地。室内单元接口是否装置浪涌保护器。
C,机房内等电位联接。
1）查看机房是否设置等电位联接网络；
2）查看环形接地聚集线是否进行多点就近接地；
3）查看机房内的各种金属管道，电缆屏蔽层，机房内的走线架，设备外壳，屏蔽槽，金属门窗，吊顶等进行点位为连接的具体情况，测量连接线的截面积及接地电阻；
D,接地引入线。
1）查看接地引入线长度不宜超过30M，材料40MM*4MM的扁钢或截面积不小于95MM2的多股铜线；
2）查看接地引入线与接地装置的连接点宜避开防直击雷引下线及铁塔塔脚。接地引出线应有防机械损伤和绝缘防腐措施；
3）查看环形接地聚集线应采用截面积不小于95MM2多股铜线或160MM2热镀锌扁钢；
4）查看星形连接方式机房总结线端子应为不小于400MM*100MM*5MM的铜排；惠州防雷检测
5）查看机房内走线架，门窗等大型金属构件均应接地。走线架应电气联通，室内走线架不得与室外馈线架直接联通。
E，供电线路的防护。
1）查看电力电缆是否埋地敷设，高压电力电缆埋设长度不宜小于200M，低于电缆进入机站埋设长度不宜小于15M，电缆金属铠装层或穿钢管埋地进入机房，铠装层和金属管应在两端同时就近接地；
2）查看电源防雷器装置数量，位置及接地电阻。
F,天馈线路的防护。
1）天馈信号线路的防护应装置适配的天馈防雷器；
2）查看装置的天馈信号防雷器的首要技术参数；
3）接地端子应就近引接到室外馈线入口处接地线上；惠州防雷检测
G,信号线路的防护：查看电缆内芯线在进站处应加装相应的信号防雷器，防雷器和电缆内的空闲对均应做好保护接地；
H，接地网：基站接地网由机房地网，铁塔地网组成或机房地网，铁塔地网，变压器地网组成，分别进行阻值测试，并判断是否共网。
